只用一顆相機，
加上飛控裡的 IMU。
目標是讓無人機在沒有 GPS、地圖不明的室內與林間低空自主飛行：追捕目標、避開行人、自己穩住。不加雷射測距、不加光流模組、不加第二顆相機。最終要代表台灣參加同等級競賽，並且上真機。這個網站說明我們用了哪些機制、背後的原理，以及哪些已經驗證、哪些還沒有。
整套系統長這樣
一顆魚眼相機切成兩個視角，各做一件事；飛控裡的 IMU 負責分辨上下。所有訊號交給學生策略，它只輸出「總推力＋機身轉速」，由 PX4 飛控去轉馬達。
手機上可左右滑動流程圖。CTBR＝Collective Thrust and Body Rates，總推力與機身角速度。
為什麼這件事很難
一般無人機靠 GPS 知道自己在哪，靠多顆相機或測距感測器知道東西離多遠。我們把這兩樣都拿掉了。
GPS 不能用
室內收不到衛星；林間樹冠會遮擋、反射訊號。無人機必須只靠自己看到的東西判斷怎麼飛。
一顆相機量不出距離
一張照片裡，「1 公尺外的小球」和「2 公尺外的大球」看起來一樣。這叫單目尺度不可觀（monocular scale unobservable）：只靠一顆相機，原理上推不出公尺。
IMU 積分會漂
IMU 量的是加速度和轉速。把加速度積分兩次可以算位置，但每一點小誤差都會被放大，幾秒內就可能漂走好幾公尺。
三件事要同時做
追捕要看前方目標、避障要知道多久會撞上、穩飛要知道哪邊是下方。全部只能用同一顆相機加飛控本來就有的 IMU。
業界怎麼解：大多是「多加感測器」
| 系統 | 用了什麼感測器 | 距離（尺度）從哪裡來 |
|---|---|---|
| Skydio | 多顆導航相機環繞機身 | 多視角立體視覺，直接算深度 |
| DJI | 全向雙目視覺＋向下感測 | 雙目視差與向下感測器量距離 |
| Swift（競速） | Intel RealSense T265 追蹤相機 | T265 自帶的雙魚眼＋IMU 定位 |
| MonoRace（2025 A2RL 冠軍） | 單相機＋IMU | 賽門尺寸已知，由門在畫面中的大小反推公尺 |
| 本專案 | 一顆魚眼相機＋飛控 IMU | 不假設任何物體尺寸；改用「任務需要的訊號」，只有煞車用到已知起飛高度 |
MonoRace 證明單相機＋IMU 能贏比賽，但它依賴賽道上已知尺寸的門。森林與室內沒有這種東西。
森林場景雙機追逃近景
左邊是第三人稱畫面：藍色標記 P 是追方，粉紅 E 是逃方，黃線是追方飛過的路徑。右邊是追方機上的 RGB 畫面，追方用固定的顏色線索找目標。
誠實說明：這是模擬；追方仍用真值自身狀態（畫面標示 own state: GT）；「捕獲」是以兩機中心距離小於 0.30 m 的代理判定，不是實際碰觸。這段不是森林避障驗收，只是展示場景。
第一條路：完整定位（VIO），以及我們學到的事
最直覺的做法是先把「我在哪裡」算準到公尺，再談追捕與避障。這條路叫視覺慣性里程計（VIO）。我們認真走了一段，最後決定它在這個條件下太貴。
VIO 的原理是：相機看到的特徵點在連續畫面中移動，IMU 告訴你身體怎麼轉、怎麼加速；把兩者放進同一個濾波器，互相校正，同時估出位置、速度和重力方向。我們用的是開源的 OpenVINS。
兩個除錯技巧：怎麼確定問題出在哪一環
狀態分叉
在某一個時間點，把濾波器的完整狀態複製成兩份。一份照常吃相機更新，另一份只用 IMU 往前推。兩份從同一個起點出發，唯一差別是有沒有相機更新。
結果：只用 IMU 那份的重力誤差停在 0.08–0.42°，吃相機更新那份卻在 1 秒內被拉到 1.56–4.84°。所以「初始化不準」不是主因，是後續的相機更新把狀態拉歪。
真值替換
模擬器知道每一個點在畫面上的正確位置。把管線中某一環的輸出換成真值，其他照舊。如果誤差跟著消失，問題就在那一環；如果不變，就換下一環。
把特徵追蹤的結果換成真值投影後，拉歪的情況明顯改善，證明重複條紋造成的特徵點錯配是主因之一。

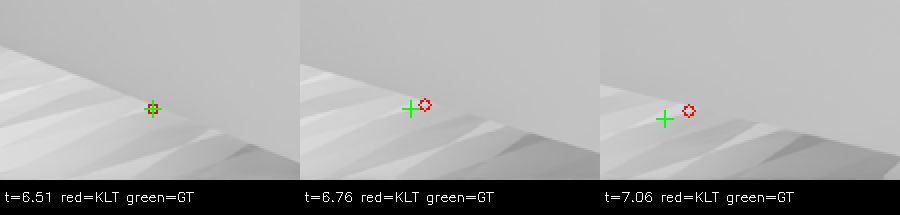

紅圈是 KLT 光流追蹤器認為的特徵點位置，綠十字是模擬器給的真實位置。牆邊附近的紋理一再重複，追蹤器分不出差別，半秒多後紅圈已沿著牆邊滑開。這類點仍能通過濾波器的檢定，就會把整個估計拉歪。
接著我們試了近十種前端篩選，想把壞點擋掉：ORB 描述子、前後向 KLT 一致性、錨點 NCC、描述子比對、特徵壽命、孔徑分數、次佳匹配比、ALIKED＋LightGlue 深度學習匹配、深度一致性。每一種都在事先訂好的門檻前停下，沒有一種通過。
再拿真實無人機資料集 UZH-FPV 對照：兩組結果的初始化分別要 9.02 秒與 6.47 秒，軌跡誤差 0.249 m 與 0.720 m。舊版短窗定位測試 44 段中只過 22 段。
換個角度：向動物學習
蜜蜂、蒼蠅、遊隼都不知道自己的 GPS 座標，卻飛得比無人機好。牠們的共同點是：每個任務只取它真正需要的那一個訊號。
蜜蜂：看地面流多快
蜜蜂靠畫面流動的速度（光流）估計飛了多遠；降落時讓光流保持固定，速度就會隨高度自然變慢。
蒼蠅：先扣掉自己的轉動
蒼蠅有一對叫平衡棒的器官，像陀螺儀一樣感測轉動，先把轉動造成的畫面流動扣掉，剩下的才代表前進與障礙。
遊隼與飛彈：只看方位怎麼變
攔截時不需要知道目標多遠，只要讓目標的方位不再改變，就會撞上。這叫比例導引（proportional navigation）。
大鼠：撞到就重設
大鼠腦中的位置感也會漂，但碰到牆、角落這類可靠的地標時，會重新歸零，不讓誤差一路累積。
把同一套想法拆成四個模組
| 模組 | 任務 | 只取的訊號 | 不需要的東西 |
|---|---|---|---|
| A 追捕 | 靠近並接觸目標 | 目標方位的變化率＋目標框的放大率 | 目標距離、自身位置 |
| B 避障 | 不撞上障礙物與行人 | 還剩幾秒會撞上（碰撞時間 TTC, time-to-contact） | 完整 3D 地圖 |
| C 姿態 | 知道哪邊是下方 | IMU 六軸互補濾波 | 相機 |
| D 學生策略 | 把 A/B/C 合成飛行指令 | 只吃 A/B/C 的訊號 | 自身位置（刻意不給） |
比例導引追捕
INTERACTIVE · 2D- 追方路徑
- 目標路徑
- 視線（每 0.5 秒）
- 另一種方式（淡色）
怎麼看：「直接朝目標飛」永遠對準目標現在的位置，結果繞到目標後面一路追尾。比例導引則讓轉彎速度等於 N 倍的「視線轉動速度」：視線一轉就修正，直到視線平行移動、方位不再變，這時兩者必然在前方相撞。注意比例導引只用到兩個量：方位變化率（目標在畫面裡左右移多快）和放大率（目標框變大多快，代表正在接近）。兩者都能從單一相機直接量到，完全不需要知道自己的位置，也不需要知道目標距離。N 太小（1 左右）轉得不夠，接近直接追；N 在 3–5 之間最典型。
單目深度繞柱追捕
左上是追方的第一人稱畫面，實際送進單目深度模型 Depth Anything V2（DA-V2） 估障礙物深度；右上是評分用的俯視軌跡；右下是追方自己邊飛邊建的「迷霧地圖」（暗＝未知、灰＝看過、棕＝有障礙）。
誠實說明：繞柱路線由規則式 A* 規劃，不是學出來的；仍使用真值自身位姿與理想目標框；「捕獲」是近距（小於 0.3 m）判定，不是實際接觸。
從搜尋到接觸
一開始看不到目標：追方往地圖上「已知與未知的交界」（frontier）探索，找到後轉為追捕，最後在物理模擬中實際碰到目標。畫面包含機載 RGB、評分用俯視圖與迷霧地圖。
誠實說明：仍使用真值自身位姿與理想目標框；目標是靜止的。這段展示的是流程串得起來，不代表能抓到會逃的目標。
姿態：不用相機也知道哪邊是下方
陀螺儀短時間很準、時間一長會漂；加速度計長時間平均起來指向地心，但瞬間很吵。兩個互補，就是互補濾波。
α 接近 1：每一刻主要相信陀螺儀，讓畫面不抖；少量加入加速度計，慢慢把漂移拉回來。加上起飛前靜止 2 秒校準陀螺儀零點，就不需要相機參與姿態估計。
光流煞車：讓地面不再流動，就是停住了
往下看的相機裡，地面紋理往左流，代表機身正往右飄。把這個流動壓回零，無人機就停住。不需要知道自己在哪裡。
光流本身只有「角速度」，單位是每秒幾弧度，沒有公尺。同樣的速度，飛得越高，地面看起來流得越慢。所以只要知道離地高度，就能把光流換成公尺級的速度。我們用起飛時的已知高度當這個比例尺，這也是全系統唯一用到的「已知尺寸」。
光流煞車（flow nulling）
INTERACTIVE · SIDE VIEW + DOWNWARD CAMERA試試看：按「推一下」，機身被隨機方向推動，下視畫面的紋理開始流動（橘色箭頭）。煞車開啟時，控制器輸出與估計速度相反的加速度，幾秒內把流動壓回零。關掉煞車再推，它會一直飄。把高度調高：同樣速度下紋理變小、流得變慢，這就是為什麼一定要乘上高度。此示範為簡化模型，有加入少量量測雜訊。
為什麼要先扣掉轉動（gyro derotation）
INTERACTIVE · FORWARD CAMERA FLOW FIELD無人機一邊往前飛、一邊轉頭時，畫面上的流動是兩者相加。轉動造成的流動和距離無關，整個畫面一起平移；前進造成的流動則從前進方向的一點（擴張中心，FOE）往外放射，越近的東西流得越快，這才帶有「多久會撞上」的資訊。轉動通常大得多，會把有用的訊號蓋掉。陀螺儀直接量得到轉速，依公式把轉動那部分扣掉，就像蒼蠅的平衡棒。煞車用的下視光流也要先做這一步，否則機身一傾斜就會被誤當成在飄。
一顆魚眼當兩顆用
煞車要看正下方的地面，追捕要看正前方的目標，但我們只有一顆相機。答案是視野夠廣的魚眼，再用軟體切成兩個視角。
裝一顆 190–220° 的魚眼，往前下方傾斜
視野超過半球，同時涵蓋前方與正下方。
每一幀用 IMU 姿態「轉正」再切
機身前傾、側滾時，把切出來的視角轉回與重力對齊：前視 90° 給目標偵測器、正下方給光流煞車。兩個視角來自同一張影像、同一個時間點。
偵測加上時間確認
單張畫面的偵測可能誤判。加入「陀螺儀補償後，連續兩幀方位一致」才算看到目標，把雜訊造成的假目標擋掉。
魚眼一顆當兩顆
INTERACTIVE · EQUIDISTANT FISHEYE怎麼看：左邊是等距魚眼（equidistant）拍到的原始圓形影像：地面方格、遠方地平線，以及一個懸停的橘色目標。藍框與黃框是兩個虛擬視角在圓上用到的範圍，右邊是切出來、拉直後的畫面（黑色＝超出魚眼視野）。下傾角 0° 時正下方掉到圓的邊緣，下視畫面缺一大塊；傾太多則前視被擠到邊緣、解析度變差。這裡的場景是合成的示意圖，不是模擬器畫面。
前視 90°：0.5 到 4 公尺都看得到

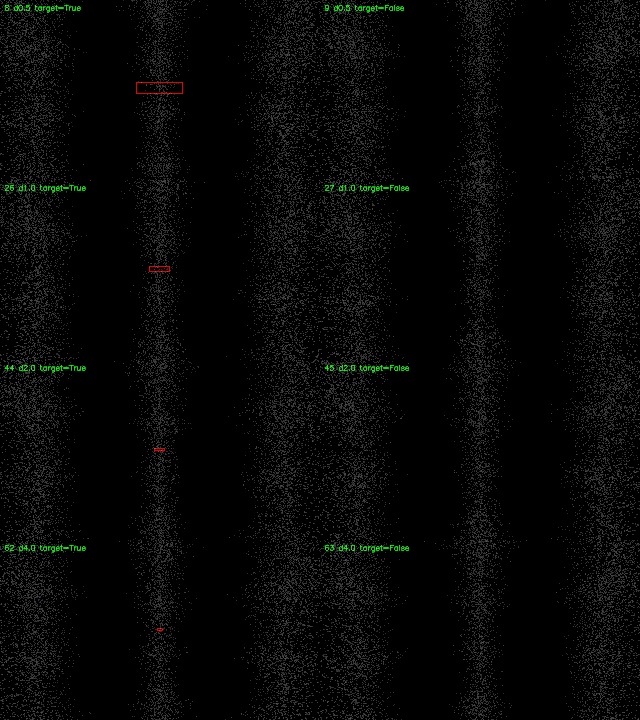

左欄為目標在 0.5、1、2、4 m 的前視畫面（紅框為目標位置，距離越遠越小），右欄是同距離但沒有目標的對照畫面，用來確認偵測器不會亂報。原圖相當暗，此處只做亮度提升，未做其他處理。
之前直接拿「由上往下看」的畫面找目標，結果是 0/81；改成 IMU 轉正的前視 90° 後，四個距離各 9/9。
控制：模擬裡就貼近真實飛控
模擬器裡的無人機如果「想去哪就瞬間到哪」，學到的東西上真機一定會失敗。所以我們照著 PX4 的原始碼，把真實飛控會遇到的限制搬進模擬。
策略輸出 CTBR：總推力＋機身角速度
不直接控制四顆馬達，也不輸出位置。這是競速與研究界常用的介面，也是 PX4 可以直接接收的指令，上真機時不需要改格式。
推力分配與抗飽和
把「總推力＋三軸轉速」換算成四顆馬達的轉速；當某顆馬達已經到上限，按 PX4 的優先順序取捨（抗飽和，anti-windup），而不是讓數字無限累積。
馬達一階延遲
真實馬達需要時間加速。模型設定時間常數 25 ms，在模擬中實測為 26 ms，兩者一致。
學習：教練看得到答案，選手看不到
強化學習裡有兩個角色：Actor 決定動作，Critic 評估動作好不好。只有 Actor 會上真機，所以只有它必須「只看感測器」。
教練：可以看真值
Critic 可以看到模擬器裡的真實位置、速度、目標距離，給出更準確的評分，讓訓練更快收斂。真機上不需要它。
選手：只吃感測器訊號
Actor 只收 A/B/C 三個模組的輸出：方位變化率、放大率、碰撞時間、光流速度、姿態。不收位置。
最怕的是真值「偷偷漏」進 Actor。我們做了逐位元隔離測試：把真值通道的數字任意竄改，檢查 Actor 的輸出是否一個位元都不變。
老師策略 vs 舊追方
左邊是舊版追方，右邊是老師策略，下方是各自的迷霧地圖與即時數據。舊追方在部分場景中進入不安全狀態（畫面標示 UNSAFE）。
誠實說明：右側是規則式老師，使用理想深度與合成目標框，不是強化學習學出來的學生成果；仍使用真值自身位姿；捕獲以距離小於 0.3 m 判定，不是實際接觸。
失敗也是成果：誠實清單
沒通過的實驗一樣寫下來。它們告訴我們哪條路不通，也讓通過的結果更可信。
純方位導引追捕
只用比例導引、不看障礙物，0/16。它不會繞柱子，視線被擋就直直撞上去；原本規劃的方法同一組場景是 14/16。
用光流估碰撞時間
第 3 版改用全解析度後，均勻場景可以過；但遮擋時會誤判正在接近，行人只占畫面一部分時又會誤判還很遠。
單目深度模型
7 個深度模型都沒有通過「通道淨空」門檻：無法可靠判斷前方縫隙夠不夠機身穿過。
VIO 手工前端篩選
ORB、前後向 KLT、NCC、描述子、深度學習匹配等近十種方法，都沒有通過事先訂的門檻（見第 02 章）。
研究紀律：讓結果經得起檢查
先登記門檻，再跑實驗
跑之前就寫下「怎樣算過」。跑完不能回頭改門檻，避免看到結果再挑一個好看的標準。
失敗全部保留
沒過的實驗和過的一樣留紀錄、留影片。影片裡的八個場景依編號全部播出，不只挑成功的。
證據加上 SHA 指紋，備份上雲
每份結果檔都算出 SHA 雜湊值（像檔案的指紋），內容改了一個位元指紋就會不同，再備份到雲端。日後任何人都能核對數字是不是當初跑出來的那份。
下一步：上真機
目前沒有任何真機飛行紀錄。上面所有數字都來自模擬或公開資料集。下一步是用最少的硬體、最保守的順序，把模擬裡的東西搬上真機。
最小硬體
六級安全測試：每一級通過才進下一級
不裝槳，只測介面
確認相機、機載電腦、飛控之間的指令與時間都對。
姿態治具
機身固定在可轉動的治具上，只驗證互補濾波與姿態控制。
受保護的單軸架
只放開一個方向，在保護下測推力與反應。
滑台光流
相機在有紋理的地面上方滑動，驗證「光流 × 高度」量到的速度。
網內綁繩
在網籠裡用繩子限制範圍，第一次真正離地。
網內短時間釋放
解開繩子，在網籠內短時間自主懸停與煞車。
